SISTEM PENGAPIAN

KONVENSIONAL

A. Pengertian

    Sistem pengapian adalah suatu system dalam kendaraan bermotor terutama dengan bahan bakar gasoline (Bensin) yang berfungsi untuk membakar campuran Bahan Bakar dan Udara saat piston pada akhir langkah kompresi.

B. Jenis Jenis Sistem Pengapian

1. Sistem Pengapian Konvensional

2. Sistem Pengapian Elektronik (Transistor)

3. Sistem Pengapian Komputer (ECU)

C. Uraian Materi :

Ø  Sistem Pengapian Konvensional

  A. Komponen – Komponen Sistem Pengapian

1.    Baterai

2.    Ignition Coil

3.    Distributor

4.    Kontak Braker (Platina)

5.    Kabel tegangan tinggi

6.    Busi

B. Fungsi Komponen Sistem Pengapian

1.    Baterai

Fungsi baterai pada system pengapian adalah menyediakan sumber tegangan untuk mensuplay tegangan yang digunakan untuk menyalakan bunga api pada busi

2.    Ignition Coil

Berfungsi untuk menaikkan tegangan dari sumber tegangan (baterai) dari 12 volt menjadi 20 Kilo volt melalui induksi medan magnet

3.    Distributor

Berfungsi untuk membagikan tegangan tinggi dari ignition coil ke busi-busi sesuai dengan firing order

4.    Kabel tengangan tinggi (high tension cords)

Berfungsi menyalkurkan tegangan tinggi dari distributor ke busi-busi

5.    Platina (Kontak Braker)

Berfungsi untuk memutus dan menghubungkan arus listrik dari baterai ke primer coil agar terjadi induksi tegangan tinggi pada ignition coil. Karena apabila arus listrik dari baterai tidak ada kontak platina hanya akan terjadi medan magnet biasa pada kumparan primer coil. Karena prinsip kerja ignition coil sama dengan prinsip kerja pada transformator yaitu harus dialiri arus bolak balik untuk menaikkan tengangan. Sedangkan dari baterai menghasilkan arus listrik searah (DC) sehingga perlu adanya platina untuk memutus dan menghubungkan arus listrik ke primer coil agar menyerupai arus listrik bolak balik sehingga dapat terjadi induksi tegangan tinggi pada sekunder coil ignition coil

6.    Busi

Busi berfungsi untuk memercikkan bunga api untuk membakar campuran udara dan bahan bakar pada saat akhir langkah kompresi

7. Kondenser (Kondensator)

       Kondensator adalah suatu komponen yang berfungsi untuk menyimpan arus sementara saat kontak platina membuka agar tidak terjadi loncatan bunga api pada celah platina saat platina membuka.

Ø  Cara Kerja Sistem Pengapian

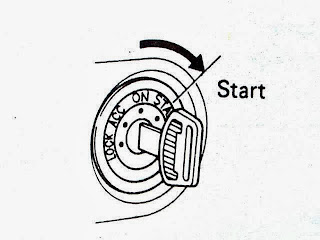

Apabila kunci kontak pada posisi IG atau Start Aliran listrik dari sumber tegangan atau baterai menuju ke primer coil dan ke platina

1.    Apabila kontak platina menutup

Maka aliran dari baterai ke primer koil ke kontak platina ke massa, sehingga pada primer coil terbentuk medan magnet.

2.    Apabila kontak platina membuka

Saat kontak platina membuka maka aliran arus terputus dengan massa sehingga medan magnet pada primer koil hilang tiba-tiba. Keadaan ini mengakibatkan terjadinya induksi tegangan tinggi pada sekunder koil. Tegangan tinggi pada sekunder koil dikirim ke masing-masing busi dengan distributor dan kabel-kabel tegangan tinggi.
